Closed-Loop System Improves Pattern Accuracy and Aesthetics

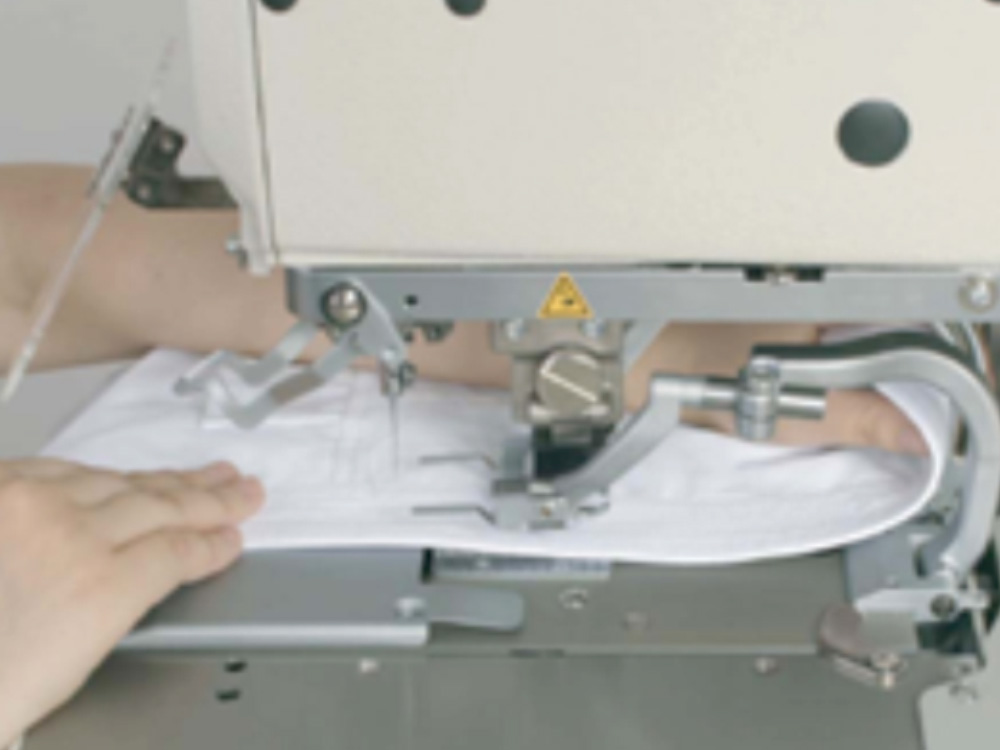

Wide Working Space: 5-30mm
Closed-Loop System Improves Pattern Accuracy and Aesthetics
Wide Working Space: 5-30mm
Closed-Loop System Improves Pattern Accuracy and Aesthetics
Wide Working Space: 5-30mm
| 參數項 | ZJ5821A 規格 |
| 面線剪線裝置 | 自動剪面線 |
| 底線剪線裝置 | 長線剪切 |
| 用途 | 男裝、女裝 |
| 縫制速度 | 1000~2700rpm（可以100rpm為單位設定） |
| 功能 | 剪線裝置將較長地剪切所有線頭。 在縫紉持續過程中可在更長距離內 安全把握線尾。很合適要求精確剪 切線頭或手動剪線的情況。 |
| 針跡形狀 |  |
| 線尾長度 | 35mm |
| 鎖逢長度 | 5-42mm |
| 針跡節距 | 0.5~2.0mm |
| 針跡幅寬 | 1.5mm-5.0mm（機械式1.5mm-4.0mm、程序式可加寬1.0mm） |
| 錐形加固長度 | 0~20mm |
| 壓腳高度 | 標準為12mm（可以到16mm為止） |
| 啟動方式 | 腳踏開關（腳踏板式、2連腳踏板式）或是手動開關 |
| 送布方式 | X、Y、θ的3脈沖馬達間歇送布 |
| 機針 | DO x 558-NY2 #14~#18(風琴) |
| 安全裝置 | 內藏暫停功能及當安全電路發生故障時的自動停止裝置 |
| 上軸馬達 | AC伺服馬達（4極 550W） |
| 空氣壓力 | 主調節器：0.5MPa 錘子壓力調節器：0.4MPa |
| 空氣消耗量 | 43.2 1/min（8次循環/min） |
| 電源 | 單相100V/200V、三相200V/220V/380V/400V 400VA |
| 重量 | 頭部約120kg、操作盤約0.6kg 控制箱14.2~16.2 kg（根據出口國的不同而不同） |
| 踏板單元、可選配雙踏板 | 手動啟動開關 |
| 單踏板控制壓腳降低和縫紉機啟動操作，這一快速操作方式適合要求高產量的腰帶和扣眼縫紉。 | 可使用手動開關分別控制壓腳降低和縫紉機啟動操作這一操作方式適合立式操作。 |
